Для современных легковых автомобилей диагональная конструкция практически не применяется. Шины для легкового авто выпускаются преимущественно с радиальным каркасом, рассчитанным на скоростные нагрузки и особенности подвески дорожных машин. Основное различие заключается шин в расположении нитей корда – армирующего материала, формирующего каркас покрышки. От конструкции зависят жесткость боковин, деформация протектора, нагрев при движении и устойчивость автомобиля.

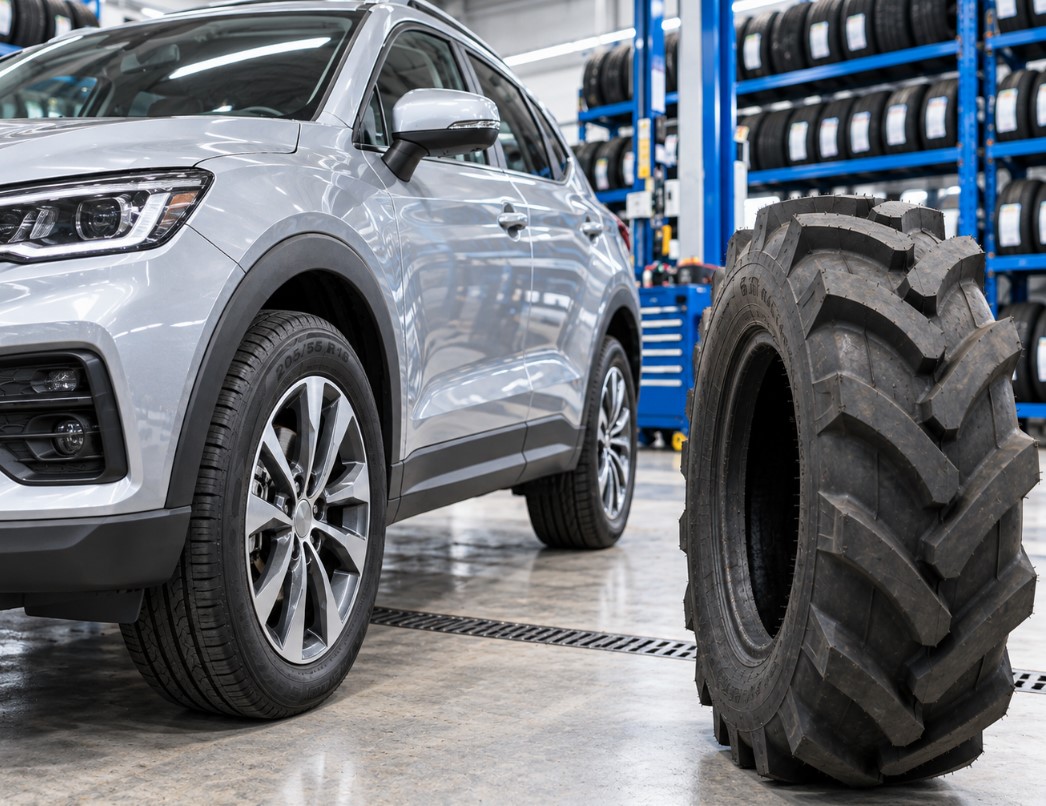

Радиальные и диагональные шины различаются условиями эксплуатации, связанными с особенностями их каркаса. Каждая конструкция рассчитана на определенные нагрузки и дорожные условия:
- Радиальные шины используются преимущественно на легковых автомобилях. Гибкие боковины и жесткая беговая часть обеспечивают стабильность пятна контакта с асфальтом, снижают сопротивление качению и нагрев при движении.
- Диагональные шины применяются на сельскохозяйственной, строительной и другой специальной технике. Перекрестное расположение слоев корда создает жесткий каркас, устойчивый к механическим воздействиям на неровных поверхностях.

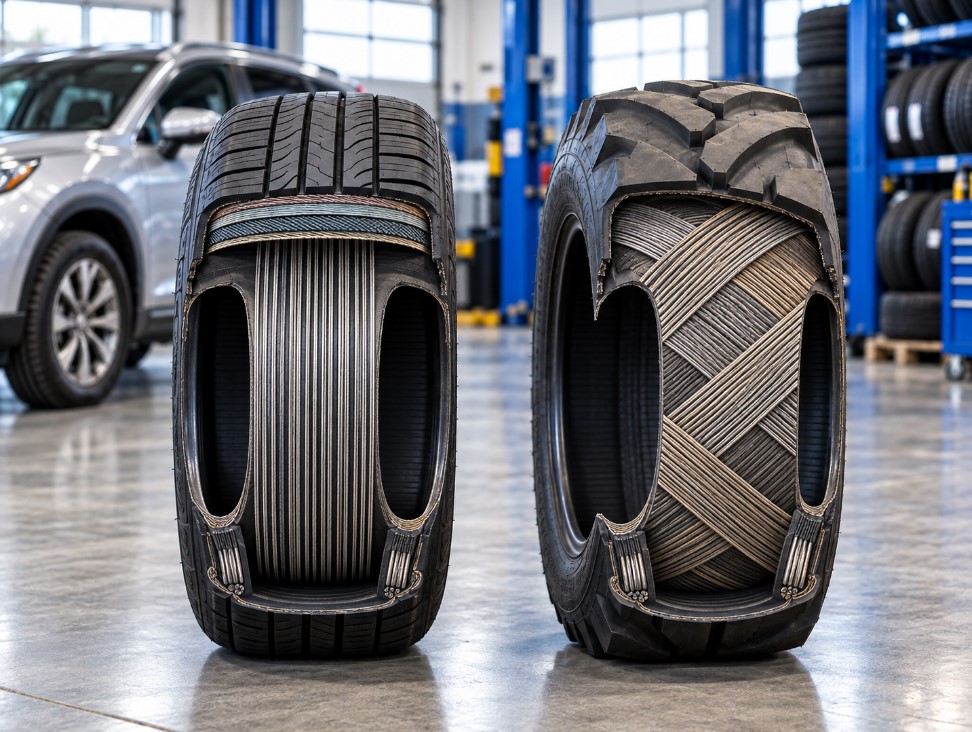

Конструкция каркаса и расположение корда
Каркас автомобильной покрышки состоит из прорезиненных текстильных или металлических нитей, которые воспринимают нагрузку от автомобиля и удерживают форму шины под внутренним давлением. Расположение армирующих слоев определяет способность боковин и беговой дорожки деформироваться при движении.
В радиальной конструкции нити каркаса проходят от одного борта к другому практически под прямым углом к окружному направлению колеса. Под протектором расположен жесткий брекерный пояс, обычно содержащий стальные корды. Он ограничивает деформацию беговой дорожки, сохраняя гибкость боковин.
Диагональный каркас состоит из нескольких слоев корда, расположенных под углом к окружному направлению. Нити соседних слоев пересекаются, образуя перекрестную структуру. При изгибе боковины деформация передается беговой части, поэтому протектор и боковые участки покрышки механически связаны сильнее, чем у радиальной конструкции.
Различия в эксплуатационных характеристиках
Расположение армирующих нитей влияет на распределение нагрузки внутри покрышки. У радиальных шин боковины изгибаются практически независимо от беговой дорожки, а у диагональных деформация боковых участков сильнее воздействует на протектор.
Различия конструкций проявляются в следующих характеристиках:
- Нагрев при движении. Радиальный каркас испытывает меньшие внутренние потери энергии при деформации. В диагональных покрышках взаимное смещение перекрестных слоев способствует дополнительному тепловыделению.
- Сопротивление качению. Радиальные шины расходуют меньшую долю энергии на деформацию, что способствует снижению расхода топлива.
- Устойчивость на скорости. Жесткий брекерный пояс радиальной покрышки ограничивает изменение формы протектора при высоких скоростях.

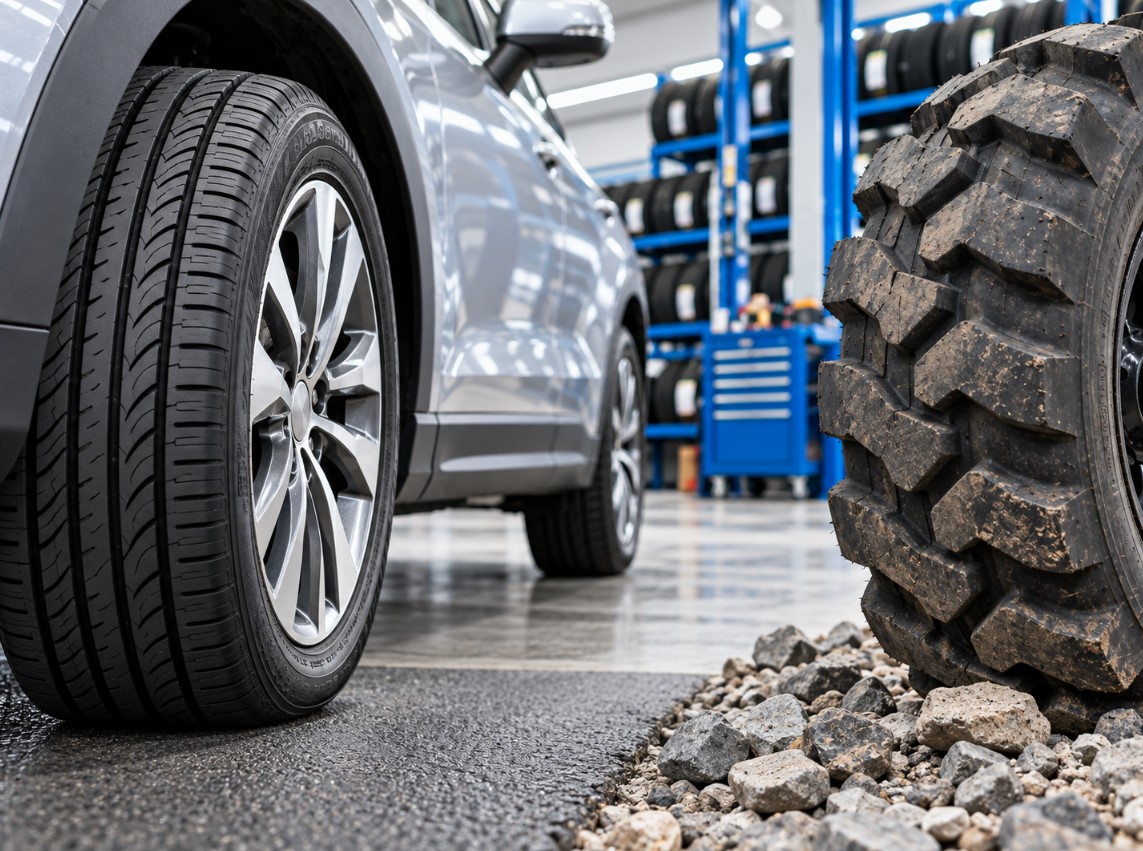

- Движение по неровностям. Гибкие боковины радиальных шин поглощают небольшие дорожные неровности. Жесткий диагональный каркас передает значительную часть ударной нагрузки на колесо и подвеску.
- Стойкость к повреждениям. Многослойная диагональная конструкция может обеспечивать дополнительную защиту боковин при контакте с камнями и другими препятствиями.
Эксплуатационные характеристики также зависят от состава резиновой смеси, толщины боковин, давления воздуха и рисунка протектора. Поэтому долговечность и устойчивость к проколам необходимо оценивать с учетом конструкции конкретной модели шины.
Обозначение конструкции в маркировке
Тип каркаса указывается на боковине автомобильной шины между обозначениями профиля и посадочного диаметра обода. Для радиальных покрышек используется буква R, которая обозначает расположение нитей корда, а не радиус колеса.

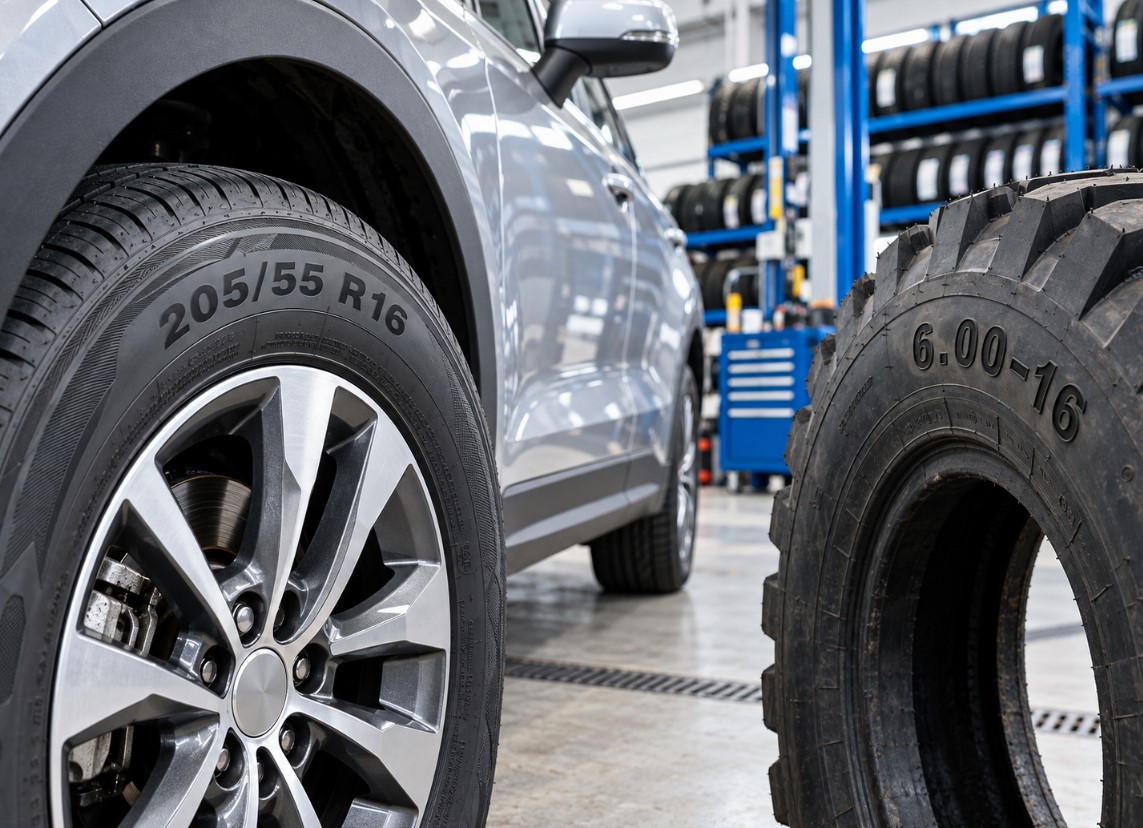

Например, в маркировке 205/55 R16 буква R указывает на радиальную конструкцию, а число 16 – посадочный диаметр в дюймах. У диагональных шин вместо буквы используется дефис, например 6.00-16. Диагонально-опоясанные покрышки с дополнительным усиливающим поясом могут обозначаться буквой B.
Совместимость шин с автомобилем
Конструкция покрышек должна соответствовать требованиям производителя транспортного средства. При замене колес необходимо соблюдать рекомендованные типоразмеры, индексы нагрузки и скорости, а также предусмотренный тип каркаса.
Диагональные шины нельзя устанавливать вместо штатных радиальных без разрешения изготовителя автомобиля. Различия в деформации боковин и реакции на боковые нагрузки способны изменить управляемость. Установка радиальных и диагональных покрышек на одну ось также недопустима.
Тип каркаса не зависит от сезонного назначения покрышек. Летние шины для современных легковых автомобилей имеют преимущественно радиальную конструкцию, обеспечивающую стабильность беговой дорожки при движении по асфальту. Зимняя резина также выпускается с радиальным каркасом, а ее пригодность для холодной погоды определяется составом резиновой смеси и рисунком протектора. Всесезонные шины используют аналогичную конструкцию, сочетая ее с характеристиками протектора для предусмотренных производителем условий эксплуатации.
Радиальная конструкция обеспечивает характеристики, необходимые для движения легковых автомобилей по асфальтированным дорогам. Диагональные покрышки сохраняют применение на технике, эксплуатируемой при повышенных механических нагрузках. Выбор типа каркаса должен соответствовать заводским требованиям транспортного средства.
